экр1436УН1 (IL34119N) / ЭКФ1436УН1 (IL34119D)

Регулярные поставки, Оптовые поставки по заказу | 10.04.2010, 00:51:12 ЦЕНА розничная: 20/25руб | от 10шт: 18/20руб | от 100шт: 15/18руб

Корпус: DIP-8



Корпус: SO-8







Микросхема ЭКР1436УН1/ЭКФ1436УН1 представляет собой маломощный усилитель низкой частоты для телефонии и иных применений. Микросхема ЭКР(ЭКФ)1436УН1 минского объединения "Интеграл" является аналогом микросхемы MC34119P/D, разработанной фирмой Motorola для работы в устройствах громкоговорящей связи совместно с MC34118P (ЭКР1436ХА2, IL34118N). Однако благодаря удачной конструкции MC34119 (ЭКР1436УН1) нашла применение не только в телефонии, но и во многих других областях промышленной и радиолюбительской техники.



Поставляется с экспортной маркировкой:

  • ЭКР1436УН1 - IL34119N

  • ЭКФ1436УН1 - IL34119D

Расположение выводов ЭКР(ЭКФ)1436УН1:

Особенности микросхемы ЭКР(ЭКФ)1436УН1:

  • Широкий диапазон напряжений питания (2-16В)
  • Низкий ток потребления (2,7мА в состоянии покоя)
  • Вход блокировки
  • Противофазные выходы
  • Ток потребления в режиме блокировки 65мкА
  • Работа с громкоговорителями сопротивлением от 8 Ом и выше
  • Выходная можность 250мВт на нагрузке 32 Ом
  • Низкий коэффициент гармоник (типовой 0,5%)
  • Регулировка усиления от 0 до 46 дБ
  • Малое число внешних компонентов

Назначение выводов ЭКР(ЭКФ)1436УН1



1

CD

Вход блокировки - это цифровой вход. Логический "0"  - режим нормальной работы. Логическая "1" - режим пониженной потребляемой мощности.

 2

FC2

Ёмкость, подключенная к этому выводу, увеличивает подавление пульсаций источника питания и также влияет на время включения. Допускается оставлять этот вывод свободным если достаточно ёмкости на выводе FC1.

3

FC1

Это вывод общей точки усилителей по переменному току. Конденсатор 1,0мкФ, подключенный к этому выводу (совместно с 5,0мкФ на FC2) позволяет получить коэффициент подавления нестабильности источника питания 52дБ. Ёмкость на этом выводе влияет на время включения. Этот вывод может быть использован как дополнительный вход.

 4

Vin

Вход усилителя. Конденсатор и резистор, подключенные к нему, определяют спад АЧХ в обзасти низких частот и полное входное сопротивление. Резистор обратной связи подключается к этому входу и выводу VO1.

 5

VO1

Выход усилителя А1. Уровень напряжения постоянного тока приблизительно (Vcc-0,7)/2 В

 6

Vcc

Вывод напряжения питания (от 2,0 до 16В)

7

GND

Общий вывод (земля)

8

VO2

Выход усилителя А2. Сигнал на этом выводе равен по амплитуде, но сдвинут по фазе на 180° относительно сигнала на VO1. Уровень напряжения постоянного тока приблизительно (Vcc-0,7)/2 В



Наличие двух противофазных выходов в микросхеме ЭКР(ЭКФ)1436УН1 (MC34119) позволяет повысить выходную мощность и подключать нагрузку без разделительного конденсатора.

Коэффициент усиления ЭКР(ЭКФ)1436УН1 определяется соотношением резисторов вцепи обратной связи и определяется по формуле:

Ку=2Rf/Rj



Рекомендуемые диапазоны рабочих параметров:

Напряжение питания 2,0..16В Сопротивление нагрузки 8,0..100 ом Импульсный ток нагрузки <200mA Усиление 0..46дБ Напряжение "0" на входе блокировки 0..0,8В Напряжение "1" на входе блокировки 2В..Uпит Температура -20..+70°C





Основные параметры ЭКР1436УН1:

Коэффициент передачи с разомкнутой петлёй ОС >80дБ Ток потребления (Uпит=3В) <3мА Ток потребления в режиме блокировки <100мкА Коэффициент гармоник 0,5..1%

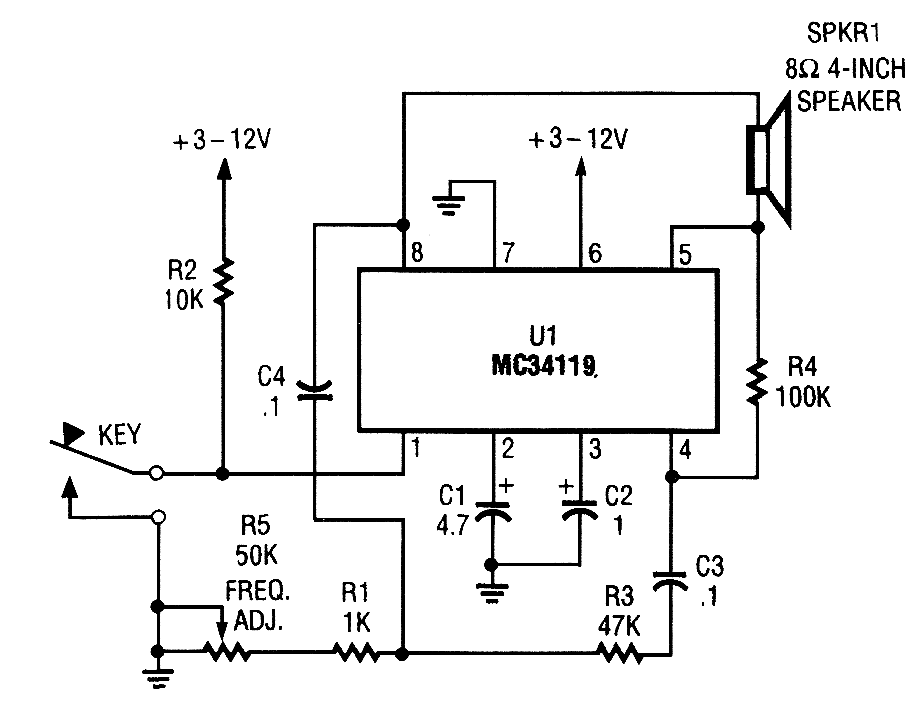

Структурная схема и типовая схема включения ЭКР(ЭКФ)1436УН1 (IL34119):



Более подробно изучить принципы работы усилителя ЭКР(ЭКФ)1436УН1 (IL34119N/D) Вы можете скачав файл документации ниже. Также рекомендуется изучить Datasheeet прототипа MC34119. В них Вы найдете самые подробные параметры данной микросхемы, схемы включения, диаграммы и графики работы.

[ Скачать документацию на экр1436УН1 (IL34119N) / ЭКФ1436УН1 (IL34119D) (1.79Mb) ] Производитель: "Интеграл", Беларусь, г.Минск ЦЕНА розничная: 20/25руб | от 10шт: 18/20руб | от 100шт: 15/18руб Код товара: 1489/1465 Просмотров: 13429
