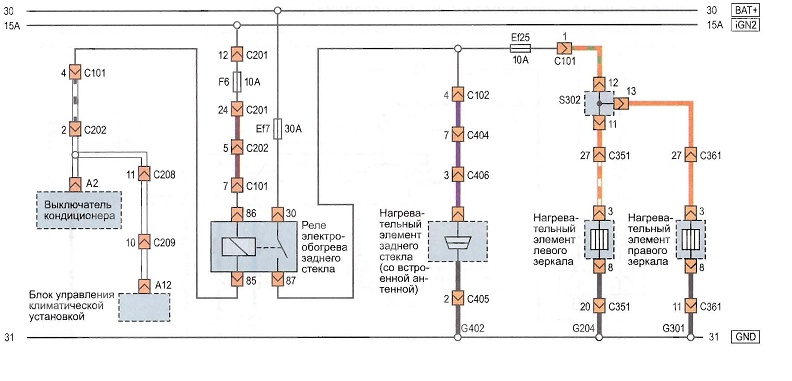

Схема управления обогревом заднего стекла

Схема управления обогревом заднего стекла
Схема управления обогревом заднего стекла
Схема управления обогревом заднего стекла
Схема управления обогревом заднего стекла
Схема управления обогревом заднего стекла



   Электросхема автомобилей KIA, вся схема электропроводки для удобства разделена на отдельные модули. Увеличить фрагмент можно кликнув на него.

Электросхема КИА - соединение цепей прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида


1 - аккумуляторная батарея;
2 - плавкая вставка IG2 (30 А);
3 - плавкая вставка IG1 (20 А);
4 - плавкая вставка DEF (30 А);
5 - выключатель (замок) зажигания;
6 - прикуриватель;
7, 8 - обогрев заднего стекла;
9 - нагревательный элемент правого зеркала заднего вида; 10 - нагревательный элемент левого зеркала заднего вида;
11 - концевой выключатель двери водителя;
12 - выключатель;
13 - выключатель обогрева заднего стекла;
14 - выключатель сигнализатора непристегнутого ремня безопасности;
15 - блок ETWIS;
16 - реле обогрева заднего стекла.

Схема соединения освещения салона КИА


 1- лампа подсветки пепельницы;
2 - лампа подсветки прикуривателя;
3 - регулятор освещения панели приборов;
4 - контрольная лампа включения обогрева заднего стекла; 5 - лампа подсветки включения омывателя и очистителя;
6 - контрольная лампа включения передних противотуманных фонарей;
7 - лампа выключателя аварийной сигнализации;
8 - контрольная лампа включения противотуманного света в задних фонарях.

Электросхема соединения аудиосистемы и часов


1 - аккумуляторная батарея;
2 - плавкая вставка IG1 (20 А);
3 - предохранитель ROOM (10 A);
4 - выключатель (замок) зажигания; 5 - аудиомагнитола;
6 - антенна;
7 - правый передний высокочастотный динамик аудиосистем.

Соединение электростеклоподъемников КИА


1 - аккумуляторная батарея;
2 - центральный блок управления электростеклоподъемниками;
3 - переключатель электростеклоподъемника правой задней двери;
4 - моторедуктор стеклоподъемника правой задней двери;
5 - переключатель электростеклоподъемника правой передней двери;
6 - моторедуктор стеклоподъемника правой передней двери; 7 - переключатель электростеклоподъемника левой задней двери;
8 - моторедуктор стеклоподъемника левой задней двери;
9 - моторедуктор стеклоподъемника правой передней двери;
10, 11 - предохранитель P/W (25 А);
12 - реле электростеклоподъемников;
13 - выключатель (замок) зажигания;
14 - плавкая вставка IG2 (30 A).

Электросхема соединения системы центральной блокировки замков дверей


1 - аккумуляторная батарея КИА;
2 - предохранитель D/L (25 А);
3 - силовое реле системы центральной блокировки замков дверей; 4 - моторедуктор блокировки замка левой задней двери;
5 - моторедуктор блокировки замка правой задней двери;
6 - моторедуктор блокировки замка правой передней двери.

Соединение электропривода люка крыши


1 - предохранитель S/R (15 А);
2 - плавкая вставка IG2 (30 А);
3 - предохранитель R (10 А); 4 - замок зажигания;
5 - электронный блок управления электроприводом люка крыши;
6 - выключатель освещения.

Схема соединения системы подогрева передних сидений киа


1 - аккумуляторная батарея КИА;
2 - плавкая вставка IG2 (30 А);
3 - выключатель (замок) зажигания;
4 - выключатель подогрева сиденья переднего пассажира; 5 - нагревательный элемент подушки сиденья переднего пассажира;
6 - выключатель подогрева сиденья водителя;
7 - нагревательный элемент подушки сиденья водителя;
8 - предохранитель S/W (15 А).

Эл-схема антиблокировочной системы тормозов (ABS)


1 - аккумуляторная батарея КИА;
2 - плавкая вставка IG1 (20 А);
3, 4 - плавкая вставка ABS (30 A);
5 - выключатель (замок) зажигания;
6 - электронный блок управления ABS; 7 - электронный блок предупреждения неисправности ABS;
8 - датчик частоты вращения правого заднего колеса;
9 - датчик частоты вращения левого заднего колеса;
10 - датчик частоты вращения правого переднего колеса;
11 - датчик частоты вращения левого переднего колеса.

Система отопления и кондиционирования


1 - аккумуляторная батарея;
2 - плавкая вставка IG2 (30 A);
3 - плавкая вставка BLOWER (30 A);
4 - плавкая вставка ROOM (10 A);
5 - выключатель (замок) зажигания;
6 - плавкая вставка SR/ACC (10 А); 7 - реле вентилятора;
8 - электродвигатель вентилятора отопителя;
9 - дополнительное сопротивление;
10 - блок управления отопителем и кондиционером;
11 - привод заслонки;
12 - термовыключатель;
13 - датчик качества воздуха.

Стеклоочиститель и омыватель стекла ветрового окна - схема


1 - аккумуляторная батарея;
2 - плавкая вставка IG2 (30 А);
3 - выключатель (замок) зажигания;
4 - моторедуктор стеклоочистителя двери задка;
5 - переключатель очистителя и омывателя стекла двери задка; 6 - реле очистителя стекла двери задка;
7 - насос омывателя стекла двери задка;
8 - насос омывателя стекла ветрового окна;
9 - моторедуктор стеклоочистителя ветрового окна;
10 - переключатель очистителя и омывателя стекла ветрового окна.

   Продолжение каталога электросхем узлов автомобиля КИА
